가정내전기안전 설치 위치 선택과 배선 연결 꿀팁

전기설비를 안전하게 설치·운영하려면, 누전 차단기와 분전함(두꺼비집)을 비롯한 주요 전기기기의 설치 위치와 배선 연결 방법을 올바르게 선택해야 합니다.

잘못된 위치 선정이나 부적절한 배선 연결은 감전·화재 위험을 높일 뿐만 아니라, 나중에 유지보수나 확장 시에도 큰 불편을 초래할 수 있습니다.

가정 내 전기설비의 설치 위치를 어떻게 정하고, 배선은 어떤 방식으로 연결해야 하는지에 대한 실전 꿀팁을 정리해드리겠습니다.

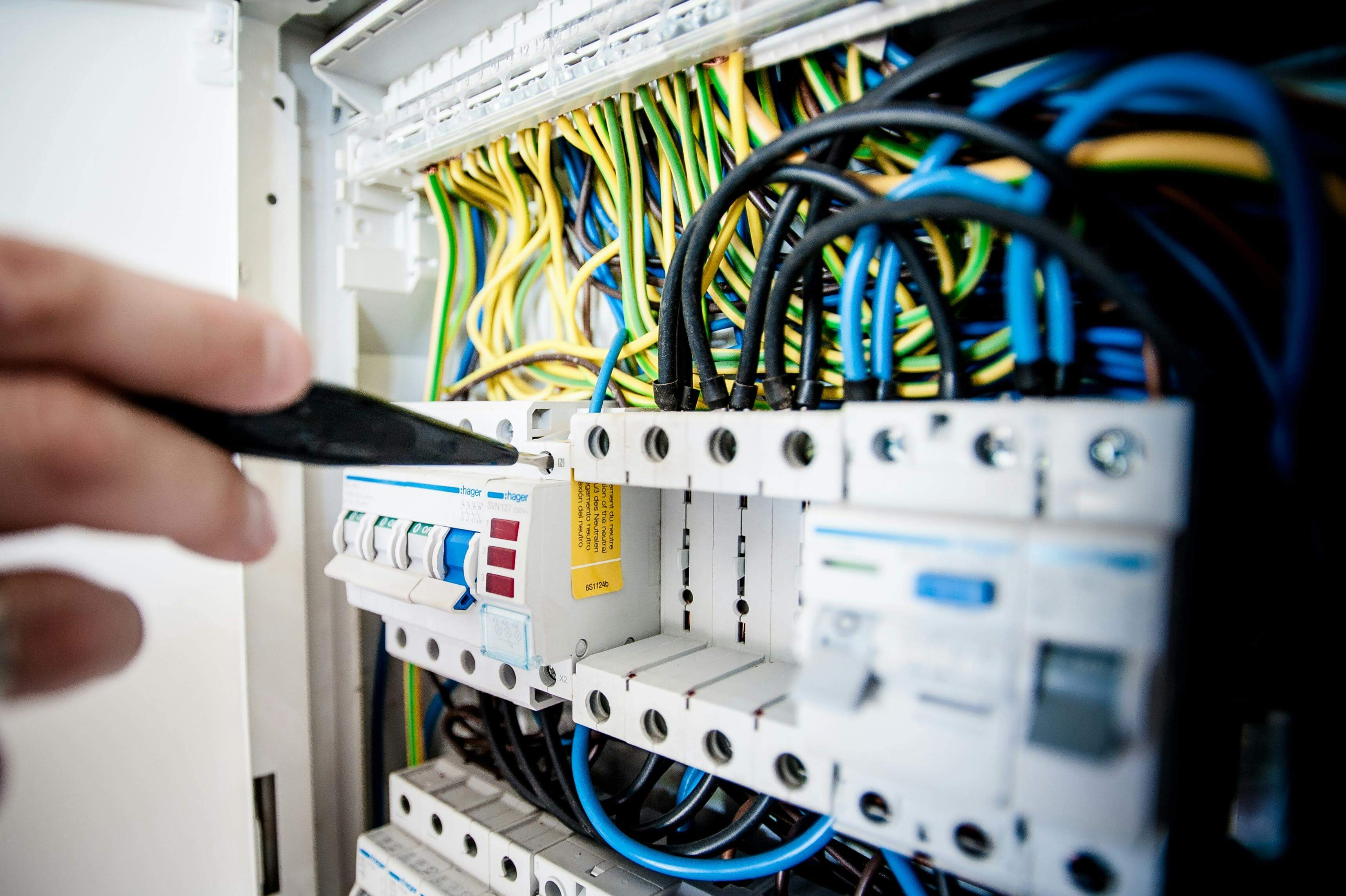

분전함(두꺼비집) 설치 위치 선택 기준

출입구 인근, 눈에 잘 띄는 곳

화재나 누전 사고 발생 시 신속하게 차단 스위치를 조작할 수 있도록, 현관 혹은 복도 등 접근성이 좋은 위치를 권장합니다.

지나치게 가려진 구석이나 가구 뒤에 배치하면 비상 시 식별·조작이 지연될 수 있습니다.



습기·물기 피하기

욕실, 세탁실, 주방 싱크대 근처는 습기가 많고, 물이 튈 위험이 있으므로 설치를 피합니다.

만약 해당 지점 외에 대안이 없다면 방수형 분전함을 사용하고, 본체와 벽 사이에 실리콘으로 마감하여 틈새 유입을 차단해야 합니다.



충격·진동이 적은 곳

엘리베이터 기계실, 창고 입구 등 진동이 많은 구역은 배선 이탈이나 부품 마모를 유발할 수 있으므로 피하는 것이 좋습니다.



통풍이 잘 되는 공간

분전함 내부의 차단기·접속 단자에서 열이 발생하므로, 충분한 환기가 가능한 벽면에 설치해야 장비 수명 연장에 도움이 됩니다.

분기 회로별 위치 배치 전략

용도별 그룹화

조명, 콘센트, 냉난방기 등 회로 용도별로 차단기 그룹을 묶어 분전함 내에서 한눈에 구분되도록 배치합니다.

예) 상단에 조명용, 중단에 주방·욕실용, 하단에 거실·침실용 등.



자주 차단·복구하는 회로는 상단 배치

전기요리기구나 헤어드라이어처럼 사용 빈도가 높아 차단·복구 조작이 잦은 회로는 분전함 상단에 배치해 편리성을 높입니다.



중량물 회로는 하단 배치

전기온수기나 대용량 에어컨처럼 무거운 기기를 연결한 회로는 케이블 두께가 굵어 무게가 무겁습니다. 배선을 아래쪽 레일에 배치하면 무게에 따른 탈락 사고를 방지할 수 있습니다.

전선 종류와 굵기 선택 꿀팁

단심 연선 vs 다심 연선

단심 연선(Solid Core) : 진동·충격에 강하고 접속이 용이해, 분전함 내부 연결이나 고정용으로 적합합니다.

다심 연선(Flexible Core) : 굴곡이 많은 곳, 이동이 잦은 기기 연결(예: 이동식 냉난방기)이나 조명 기구용에 적합합니다.



배선 굵기 산정

회로별 부하 전류에 맞춰 1.5㎟(조명용), 2.5㎟(일반 콘센트용), 4.0㎟ 이상(에어컨·전열기) 등을 선택합니다.

주의 : 차단기의 정격전류보다 전선 허용전류가 낮아지면 과열 위험이 있으므로, 반드시 일치하거나 전선이 더 굵어야 합니다.



절연 재질 확인

국산 KC 인증 전선은 PVC, 고온 환경에는 LSZH(Low Smoke Zero Halogen) 재질을 권장합니다.

화재 시 유독가스 발생을 줄여주는 LSZH 제품은 욕실·주방 등 습기 많은 공간에 특히 유리합니다.

배선 연결 실전 팁

스트리핑 길이 일관성 유지

피복 제거(스트리핑) 길이를 8~10mm로 균일하게 맞춰야 제대로 된 접촉과 절연을 동시에 확보할 수 있습니다.



와이어 커넥터·압착 단자 사용

스크류 클램프 방식보다 와이어 커넥터(Wago, Ideca 등) 또는 압착 단자(Crimp terminal)를 활용하면, 접속 품질과 내구성이 뛰어납니다.



접점 부식 방지

접속부에는 산화 방지제(anti-oxidation grease)를 소량 도포해 접촉 저항 증가를 방지합니다.



케이블 덕트 활용

벽체를 타고 내려가는 배선은 플라스틱 덕트에 넣어 외부 충격이나 설치 후 파손을 예방합니다.



케이블 묶음 시 라벨링

회로번호, 용도, 차단기 번호 등을 케이블 타이나 라벨로 표기해, 나중에 점검·확장 시 한눈에 파악할 수 있도록 합니다.

접지, PE선 연결 주의사항

PE(Protective Earth) 선 굵기

PE선의 최소 굵기는 전력 케이블 단심 전선 굵기의 0.5배 이상으로 하고, 2.5㎟ 이상을 권장합니다.



공통 접지 버스바 사용

분전함 내부에 버스바(busbar)를 설치해, 모든 접지선이 한곳으로 모이도록 구성하면 누전 발생 시 차단기 반응 속도가 빨라집니다.



중성선(N)과 접지선(PE) 분리

분전함 안에서는 N과 PE를 별도로 배선하고, 건물 외곽 접지극(접지봉)에서만 합선되도록 해야 누전 차단기가 정상 작동합니다.

마무리 점검 및 테스트

전기테스터기로 회로 연속성 확인

배선 연결 후에 테스터기를 이용해 회로별 단선·합선 여부를 검사합니다.



절연저항시험(Iso Test)

500V 메거(megger)로 절연저항값을 측정하여, 최소 1MΩ 이상(국내 기준)을 확보했는지 확인합니다.



TEST 버튼 작동 확인

모든 누전 차단기의 TEST 버튼을 눌러 자동 차단 및 복귀(복구 레버 작동) 여부를 확인합니다.

마무리하며

가정 내 전기설비의 안전은 설치 위치 선정과 정확한 배선 연결에서 시작됩니다.

분전함과 차단기의 위치를 신중히 선택하고, 전선 굵기·재질 및 접지 방식까지 하나하나 꼼꼼히 챙기시면 사고 위험을 크게 낮출 수 있습니다.
